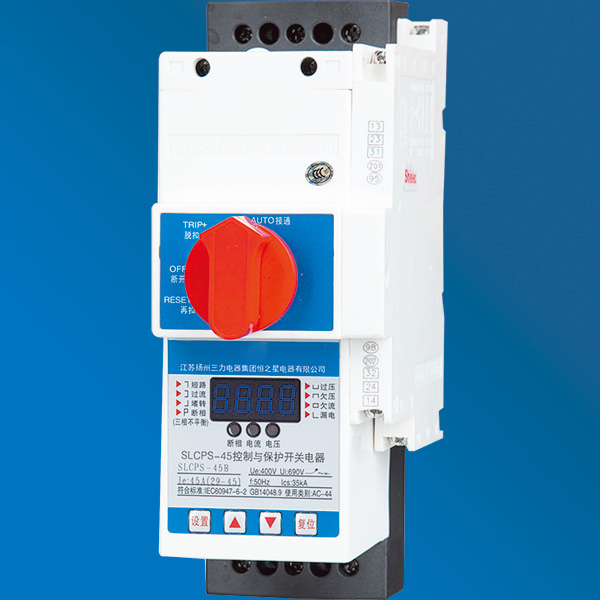

SLCPS控制与保护开关电器

一、适用范围

 概述

SLCPS控制与保护开关主要用于交流50Hz(60Hz),额定电压至690V,额定电流自0.4A至125A,控制电机功率自0.075KW至55KW的电力系统中接通,承载和分断正常条件(包括规定的过载条件)下的电流,且能够接通、承载并分断规定的非正常条件下的电流(如短路电流)。

SLCPS控制与保护开关采用模块化的单一产品结构型式,集成了传统的断路器(熔断器),接触器,过载(断相)保护继电器,起动器,隔离器,电机综合保护器等低压电器产品的主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有断相、短路、过压、欠压、漏电、三相电流不平衡、起动延时、过载、欠流、堵转、隔离等功能,具有协调配合的时间—电流保护特性(具有过载反时限,定时限,短路瞬时,特大短路瞬时四段保护特性)。根据需要选配功能模块或附件,即可实现对各类电动机负载,配电负载的控制与保护,集控制与保护于一体。

SLCPS采用MCU控制技术,全数字化电路,保护精度高、工作稳定可靠、抗干扰能力强,可实现控制的数字化、智能化,可实现通信的网络化。SLCPS可配备RS485通信接口,应用Modbus通讯协议,与上位机通信进行监控,可实现遥控、遥测、遥信、遥调功能。其全面完善的保护功能和高精确的保护精度是其他电机保护产品所无法比拟的。



 产品特点

保护功能完善,实时控制准确、稳定、可靠。具有断相、短路、过压、欠压、漏电、三相电流不平衡、起动延时(避开启动大电流)、过载、欠流、堵转、隔离等功能,各种保护参数(保护动作值、动作时间)均可在现场调试设定。

具有远距离自动控制和就地直接人工控制功能。SLCPS具有手动操作手柄,可就地直接人工控制。

具有电气控制、面板指示及机电信号报警指示功能。辅助触点输出形式多样方便实现远距离自动控制。

SLCPS对运行、故障等状态采用LED显示,具有电压表、电流表功能

配有设置键、上翻键、下翻键、复位键,可对各种参数进行设定和查询。并具有断电记忆功能。由于采用MCU的E2PROM存储记忆技术实现参数设定,断电后已设定的参数仍存储于MCU,再起动时无需重新设定参数。

具有故障记忆功能,便于故障查询、分析。

触头系统采用桥式双断点触头,同时具备限流式快速短路脱扣器、栅片灭弧室,额定运行短路分断能力达到50kA。

具有RS485通信接口,应用Modbus通讯协议,可与上位机通信进行监控,可实现遥控、遥测、遥信、遥调功能。给用户系统集成带来方便,便于用户实现智能化管理。

功能模块或附件齐全,可根据需要选配,即可实现对各类电动机负载配电负载的控制与保护,集控制与保护于一体。


 产品分类及衍生产品

SLCPS标准型控制与保护开关电器

具有断相、短路、过压、欠压、漏电、三相电流不平衡、起动延时(避开启动大电流)、过载、欠流、堵转、隔离等功能

SLCPS-G隔离型控制与保护开关电器在标准型SLCPS基础上增加了隔离功能。

SLCPS-B消防型控制与保护开关电器具有过载报警不跳闸功能。

SLCPS-N智能型控制与保护开关电器在标准型SLCPS基础上增加了通讯功能。

SLCPS-LE漏电型控制与保护开关电器在标准型SLCPS基础上增加了漏电保护功能。

SLCPS-L配电型控制与保护开关电器用于配电线路的保护。

SLCPS-D双速、三速电动机控制器

SLCPS控制与保护开关电器为主开关,与接触器等附件组合,构成双速、三速电动机控制器,适用于双速、三速电动机的控制与保护。

SLCPS-K可逆型电动机控制器

SLCPS控制与保护开关电器为主开关,构成可逆型电动机控制器,适用于可逆型电动机的控制与保护。

SLCPS-J星-三角减压起动控制器

SLCPS控制与保护开关电器为主开关,与接触器等附件组合,通过SLCPS自身的延时触点,构成星-三角减压起动控制器,可实现对90kW及以下电动机的控制与保护。

SLCPS-Z自耦减压起动控制器

SLCPS控制与保护开关电器为主开关,与接触器等附件组合,通过SLCPS自身的延时触点,构成自耦减压起动控制器,可实现对90kW及以下电动机自耦减压起动的控制与保护。
